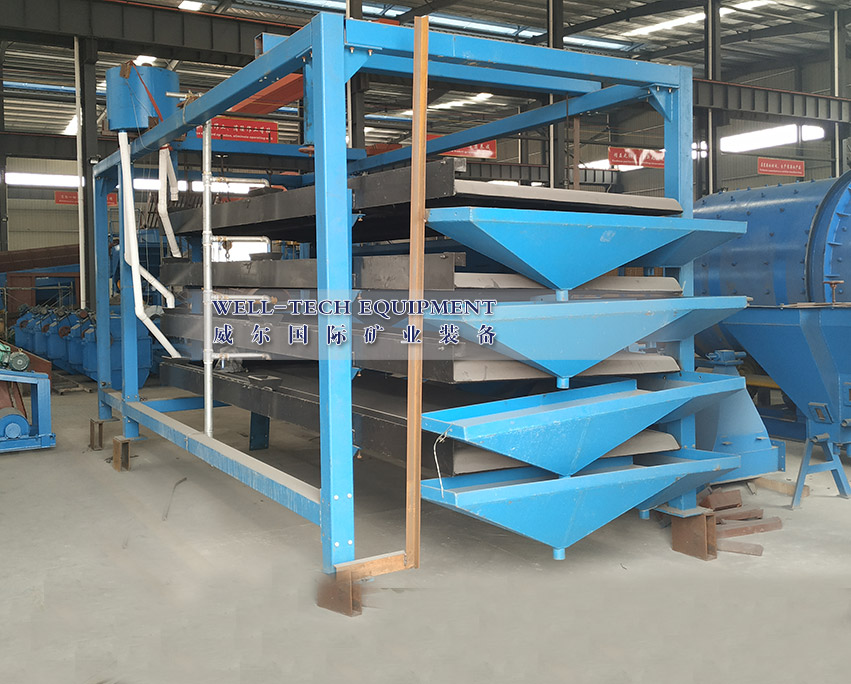

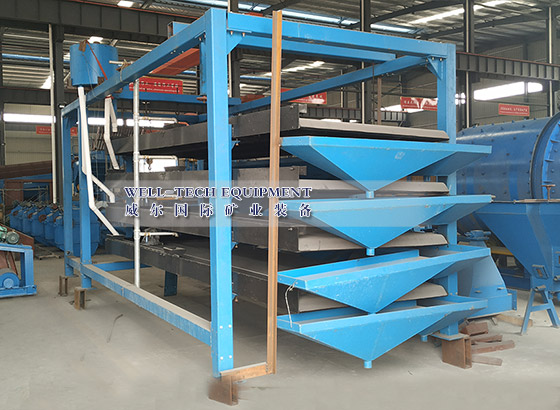

多層搖床概述
多層搖床在選礦設備中屬重力選礦的主要設備之一，多層搖床廣泛用于選別鎢、錫、鉭、鈮、鐵、錳、鉻、鈦、鉍、鉛、金等其他稀有金屬和貴金屬礦，也可用于煤礦。搖床可用于粗選、 精選、掃選等不同作業，選別粗砂（2-0.5mm）、細砂（0.5-0.074mm）、礦泥（-0.074）等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.022毫米。
多層搖床優勢和特點
1 慣性床頭結構巧妙，垂直分力自相平衡。無垂直向激振力，故不產生垂直跳動。可安裝在高層樓板上，或座落式支架上；
2 懸掛式結構，摩擦功耗極小，節能減振，無笨重基礎，安裝高速靈活；
3 采用耐磨層床條的玻璃鋼床面，耐磨、防水、防干裂、防腐、變形小、維修少，使用壽命長；
4 床面在統一床架上分層安裝，易裝易卸，提高單位占地面積的處理量。更換不同配重塊即可改變搖床沖程；
5 采用變頻調速器，能輕松改變沖次以適應不同粒級和性質物料。
多層搖床主要技術參數表
|
型號
|
3LYG
|
4LYG
|
|
床面類型
|
粗砂床面
|
細沙床面
|
礦泥床面
|
粗砂床面
|
細沙床面
|
礦泥床面
|
|
床面選礦面積 (m2)
|
7.6 X 3
|
7.6 X 3
|
7.6 X 3
|
7.6 X 4
|
7.6 X 4
|
7.6 X 4
|
|
床面尺寸
|
長度 (mm)
|
4500
|
4500
|
4500
|
4500
|
4500
|
4500
|
|
傳動端寬度 (mm)
|
1850
|
1850
|
1850
|
1850
|
1850
|
1850
|
|
精礦端寬度 (mm)
|
1550
|
1550
|
1550
|
1550
|
1550
|
1550
|
|
最大給礦粒度 (mm)
|
2
|
0.5
|
0.074
|
2
|
0.5
|
0.074
|
|
處理能力 (t/h)
|
4-5
|
2-3
|
1.5-2.5
|
5-6.5
|
3-5
|
2-3.5
|
|
給礦濃度 (%)
|
20-30
|
18-25
|
15-20
|
20-30
|
18-25
|
15-20
|
|
沖程 (mm)
|
8、10、12、15、18、20、22
|
|
沖次 (r/min)
|
270—360（變頻調速）
|
|
耗水量 (t/h)
|
0.7-1
|
0.4-0.7
|
0.4-0.7
|
0.7-1
|
0.4-0.7
|
0.4-0.7
|
|
刻槽斷面形狀
|
矩形、鋸齒波、三角形三種可選
|
|
電機功率 (Kw)
|
1.5Kw
|
外形尺寸 (mm)
|
6330×2450×2660
|
