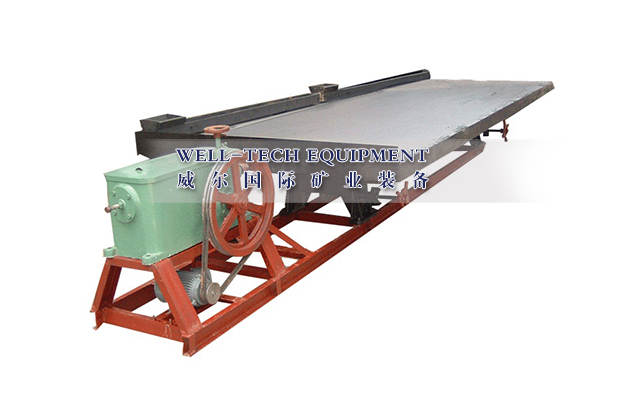

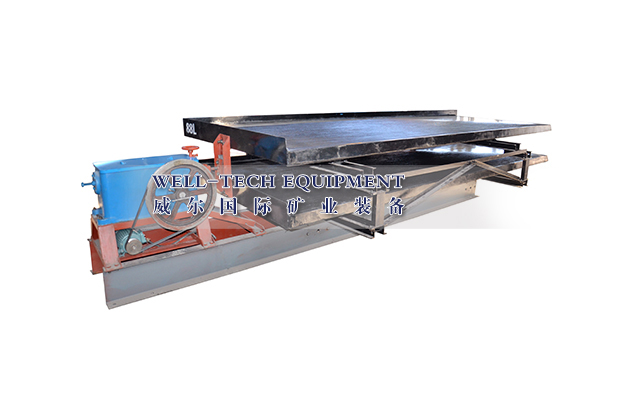

6S搖床在選礦設備中屬重力選礦的主要設備之一，6S搖床廣泛用于選別鎢、錫、鉭、鈮、鐵、錳、鉻、鈦、鉍、鉛、、金等其他稀有金屬和貴金屬礦，也可用于煤礦。可用于粗 選、 精選、掃選等不同作業，選別粗砂（2-0.5mm）、細砂（0.5-0.074mm）、礦泥（-0.074）等不同粒級。也可用于選別鐵、錳礦石和煤。當 處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.022毫米。
6-S搖床在選礦設備中屬重力設備的主要設備之一，廣泛用于選別鎢、錫、鉭、鈮、鐵、錳、鉻、鈦、鉍、鉛、、金等其他稀有金屬和貴金屬礦，也可用于煤礦。可用于粗選、精選、掃選等不同作業，選別粗砂（2-0.5mm）、細砂（0.5-0.074mm）、礦泥（-0.074）等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.022毫米。
搖床的選礦過程是在具有復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，最后被分成精礦，中礦和尾礦。
6-S搖床具有富礦比高，選別效率高，看管容易，便于調節沖程。在改變橫向坡度和沖程是仍可保持床面運行平衡，彈簧放置在箱體內，結構緊湊，且能依次得出最終精礦和最終尾礦。
6S搖床優勢和特點
l 高回收率，高富集比
l 易安裝，操作簡單
l 玻璃鋼床面，七種不同床面可供選擇
6S搖床主要技術參數表
|
型號 |
6-S 7.6 |
6-S 4.08 |
6-S 1.95 |
6-S 0.5 |
|||
|
床面類型 |
粗砂床面 |
細沙床面 |
礦泥床面 |
三種床面可選 |
|||
|
床面選礦面積 (m2) |
7.6 |
7.6 |
7.6 |
4.08 |
1.95 |
0.5 |
|
|
床面 尺寸 |
長度 (mm) |
4500 |
4500 |
4500 |
3000 |
2100 |
1100 |
|
傳動端寬度 (mm) |
1850 |
1850 |
1850 |
1320 |
1050 |
500 |
|
|
精礦端寬度 (mm) |
1550 |
1550 |
1550 |
1100 |
850 |
430 |
|
|
最大給礦粒度 (mm) |
2 |
0.5 |
0.074 |
礦砂 -2 礦泥 -0.1 |
礦砂 -2 礦泥 -0.074 |
礦砂 -2 礦泥 -0.074 |
|
|
處理能力 (t/h) |
1-1.8 |
0.5-1 |
0.3-0.5 |
0.4-1.5 |
0.3-0.8 |
0.05-0.2 |
|
|
給礦濃度 (%) |
20-30 |
18-25 |
15-20 |
10-30 |
|||
|
沖程 (mm) |
16-22 |
11-16 |
8-16 |
6-30 |
12-28 |
9-17 |
|
|
沖次 (r/min) |
220 |
250 |
280 |
210-320 |
250-450 |
280-460 |
|
|
耗水量 (t/h) |
0.7-1 |
0.4-0.7 |
0.4-0.7 |
0.3-1.5 |
0.2-1 |
0.1-0.5 |
|
|
刻槽斷面形狀 |
矩形 |
鋸齒波 |
三角形 |
矩形、鋸齒波、三角形三種可選 |
|||
|
電機功率 (Kw) |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
0.55 |
|
